顯示裝置狀態
學習內容
顯示裝置狀態 模組
繼續使用本教材即表示您同意這些條款與條件。Interskill Learning Pty. Ltd. © 2025
學習檢核
- 能用自己的話說明「顯示裝置狀態」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態
本模組說明如何用 DISPLAY UNIT 與 DISPLAY MATRIX 指令查詢 device status、DASD devices、device allocation 與系統配置資訊。
學習重點
- 使用 DISPLAY UNIT 指令查詢裝置狀態、裝置類型與配置資訊。
- 判讀 DASD device、status indicator 與 allocation display。
- 使用 DISPLAY MATRIX 指令檢視 processor、channel path 與 device 的連線關係。
關鍵詞彙
- DISPLAY UNIT
- DASD
- Device status
- Allocation
- DISPLAY MATRIX
- Channel path
課程內容
15學習頁
15視覺頁
1互動頁
課程導入
顯示裝置狀態 - 學習目標
學習內容

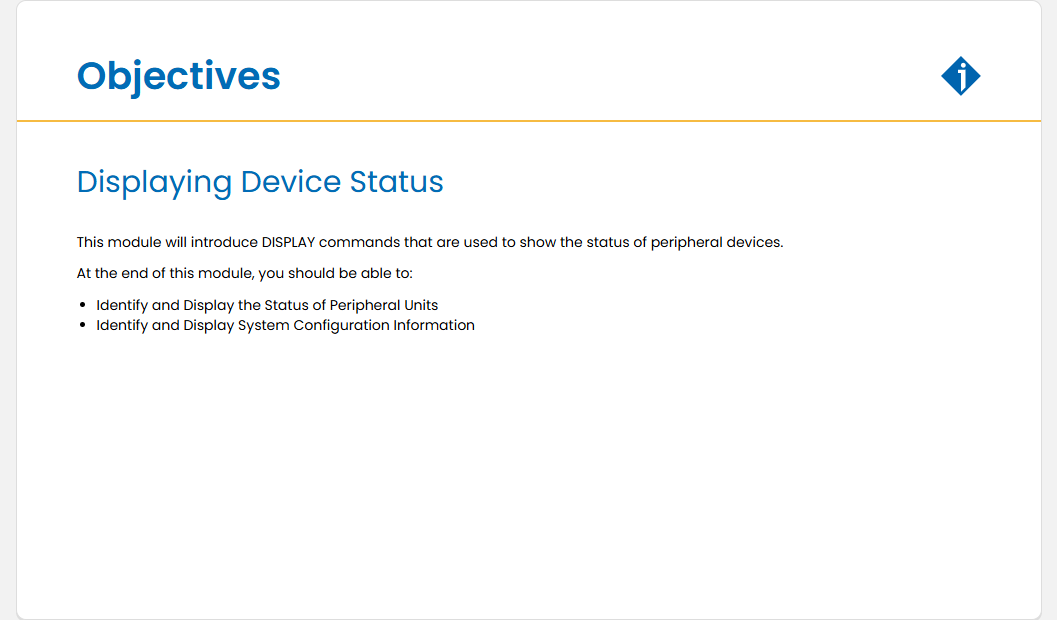

目標：顯示裝置狀態
本模組將介紹用於顯示周邊裝置狀態的 DISPLAY 指令。
完成本模組後，您應該能夠：
- 識別並顯示周邊裝置的狀態
- 識別並顯示系統組態資訊
學習檢核
- 能用自己的話說明「學習目標」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態
顯示裝置狀態 - DISPLAY UNIT 指令
學習內容
當發生問題時，您需要顯示系統所連接各種裝置的狀態，以判斷它們的活動情形及可用性。
可以用 DISPLAY UNIT (D U) 指令來顯示 I/O 裝置的狀態，例如磁帶機或直存取儲存裝置 (DASD)。
學習檢核
- 能用自己的話說明「DISPLAY UNIT 指令」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - DISPLAY UNIT 指令
互動內容說明
devicetype
這是裝置的類型，例如 磁帶 或 DASD。
學習內容

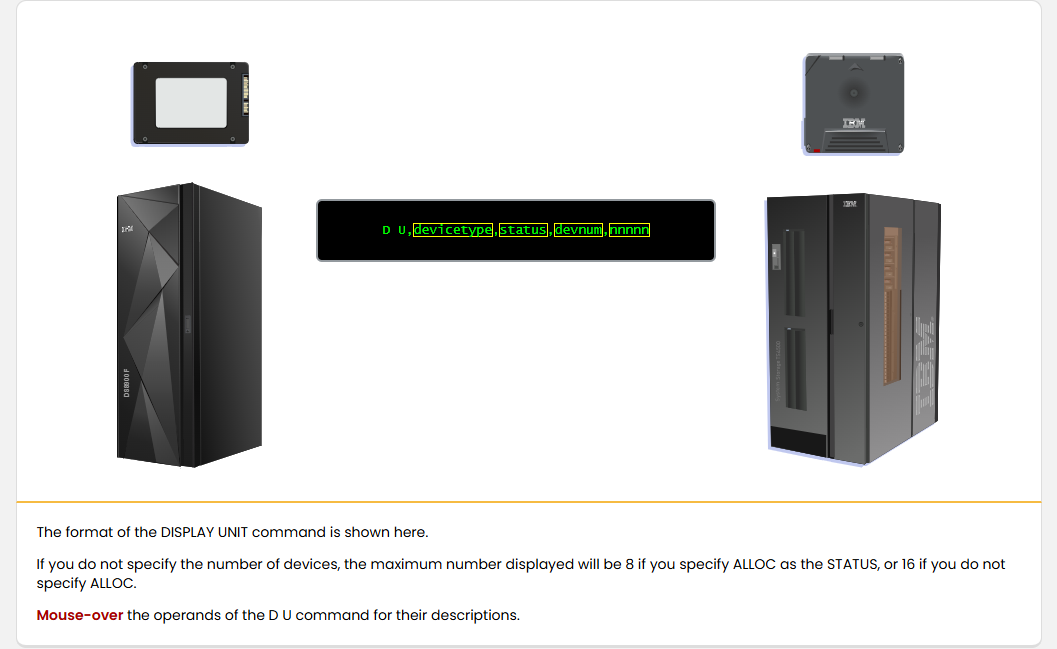

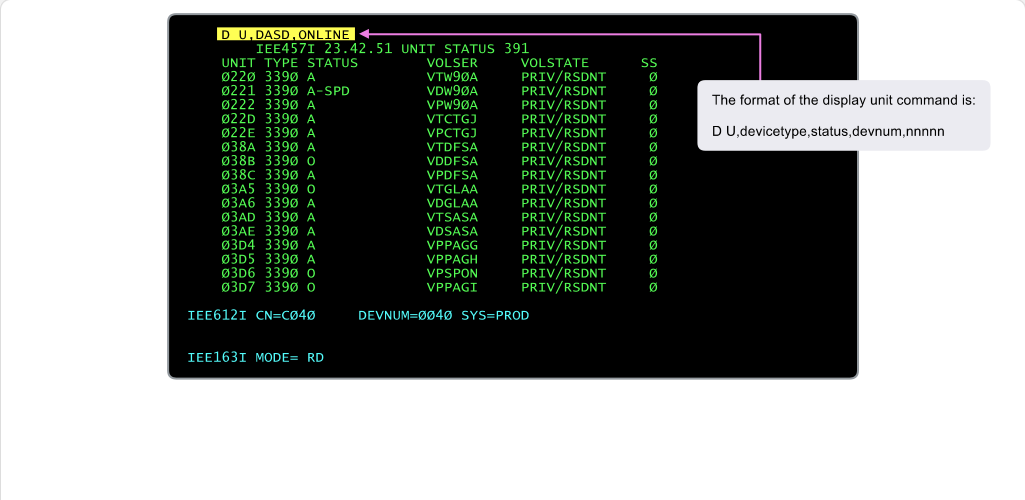

D U,devicetype,status,devnum,nnnnn
下面顯示 DISPLAY UNIT 指令的格式。
如果您未指定裝置數，當您在 STATUS 指定 ALLOC 時，最多會顯示 8 個；如果您未指定 ALLOC，則最多會顯示 16 個。
將滑鼠游標移到 D U 指令的操作數上方以檢視其說明。
學習檢核
- 能用自己的話說明「DISPLAY UNIT 指令」在本 topic 中的用途。
- 能描述互動圖像中各項標示所代表的操作意義。
- 能把本頁概念連回日常 z/OS system activity 監控情境。

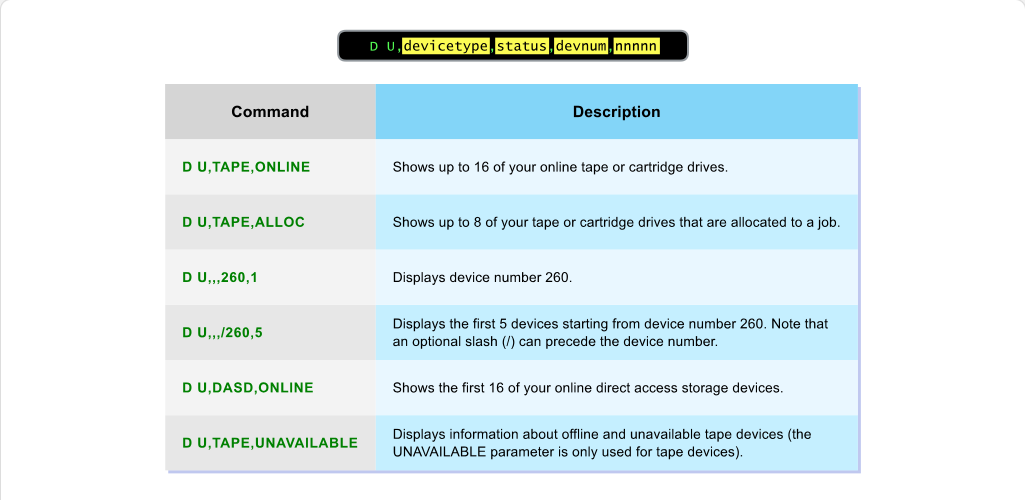

顯示裝置狀態 - 顯示裝置狀態指令格式
學習內容
逗號用來分隔位置運算元。裝置類型應放在第一個與第二個逗號之間，而狀態則放在第二個與第三個逗號之間。
預設的裝置類型為 ALL。
如果未指定 ONLINE 或 OFFLINE，系統會同時顯示有關線上與離線裝置的狀態資訊。
學習檢核
- 能用自己的話說明「顯示裝置狀態指令格式」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 顯示 DASD 裝置
學習內容
- D U,DASD,ONLINE
- IEE457I 23.42.51 UNIT STATUS 391
- UNIT TYPE STATUS VOLSER VOLSTATE SS
- 0220 3390 A VTW90A PRIV/RSDNT 0
- 0221 3390 A-SPD VDW90A PRIV/RSDNT 0
- 0222 3390 A VPW90A PRIV/RSDNT 0
- 022D 3390 A VTCTGJ PRIV/RSDNT 0
- 022E 3390 A VPCTGJ PRIV/RSDNT 0
- 038A 3390 A VTDFSA PRIV/RSDNT 0
- 038B 3390 O VDDFSA PRIV/RSDNT 0
- 038C 3390 A VPDFSA PRIV/RSDNT 0
- 03A5 3390 O VTGLAA PRIV/RSDNT 0
- 03A6 3390 A VDGLAA PRIV/RSDNT 0
- 03AD 3390 A VTSASA PRIV/RSDNT 0
- 03AE 3390 A VDSASA PRIV/RSDNT 0
- 03D4 3390 A VPPAGG PRIV/RSDNT 0
- 03D5 3390 A VPPAGH PRIV/RSDNT 0
- 03D6 3390 O VPSPON PRIV/RSDNT 0
- 03D7 3390 O VPPAGI PRIV/RSDNT 0

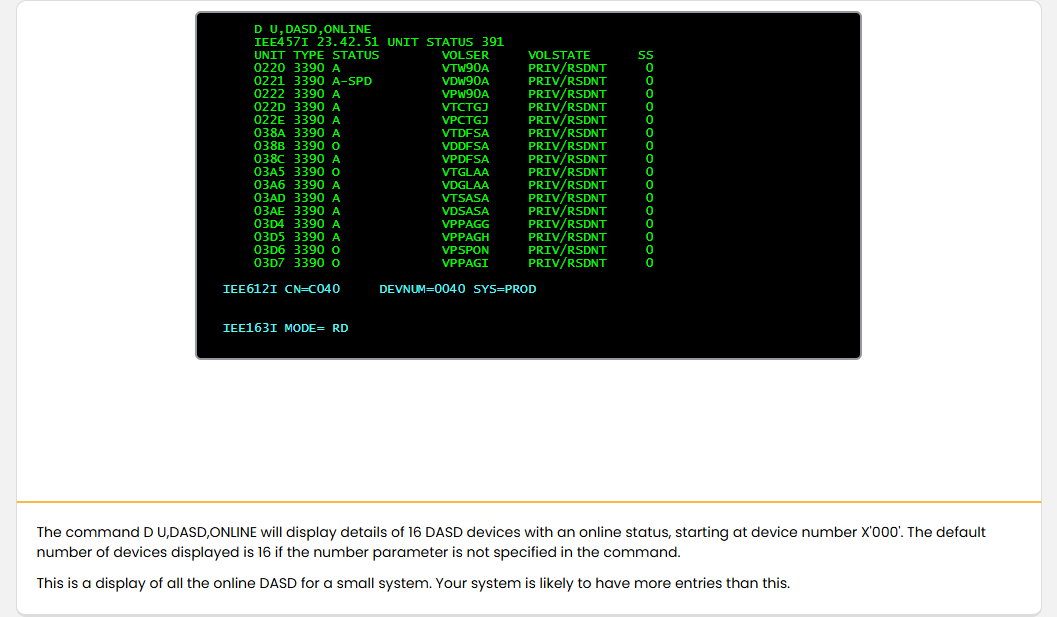

指令 D U,DASD,ONLINE 會顯示從裝置編號 X'000' 開始的 16 個狀態為 ONLINE 的 DASD 裝置的詳細資訊。如果在指令中未指定數目參數，預設會顯示 16 個裝置。
這是小型系統中所有 ONLINE DASD 的顯示。您的系統很可能會有比這更多的項目。
學習檢核
- 能用自己的話說明「顯示 DASD 裝置」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 顯示 DASD 裝置
學習內容
D U,DASD,ONLINE

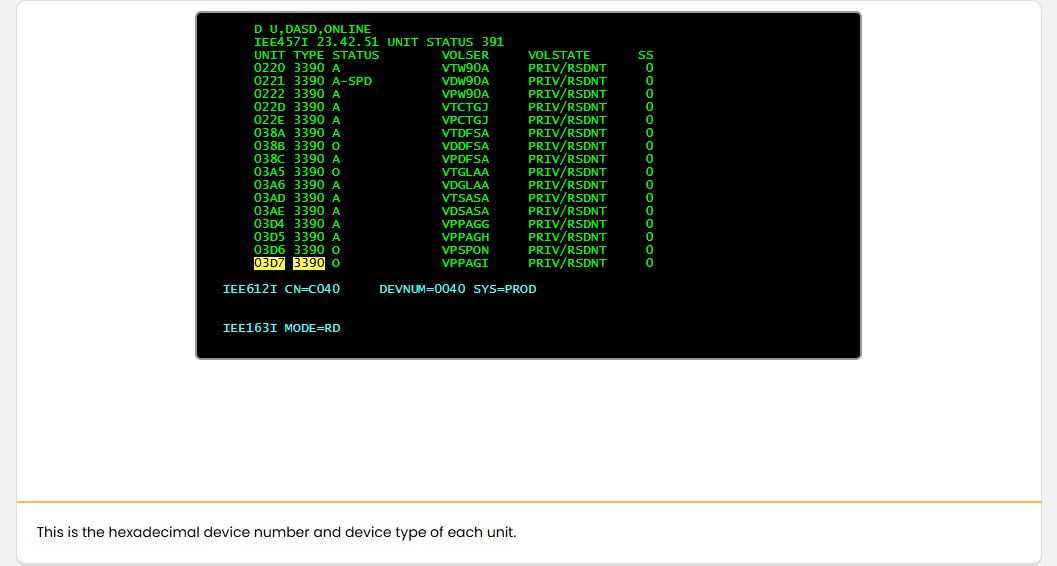

這是每個單元的十六進位裝置編號及裝置類型。
學習檢核
- 能用自己的話說明「顯示 DASD 裝置」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 顯示 DASD 裝置
學習內容
- D U,DASD,ONLINE
- IEE457I 23.42.51 UNIT STATUS 391
- UNIT TYPE STATUS VOLSER VOLSTATE SS
- 0220 3390 A VTW90A PRIV/RSDNT 0
- 0221 3390 A-SPD VDW90A PRIV/RSDNT 0
- 0222 3390 A VPW90A PRIV/RSDNT 0
- 022D 3390 A VTCTGJ PRIV/RSDNT 0
- 022E 3390 A VPCTGJ PRIV/RSDNT 0
- 038A 3390 A VTDFSA PRIV/RSDNT 0
- 038B 3390 O VDDFSA PRIV/RSDNT 0
- 038C 3390 A VPDFSA PRIV/RSDNT 0
- 03A5 3390 O VTGLAA PRIV/RSDNT 0
- 03A6 3390 A VDGLAA PRIV/RSDNT 0
- 03AD 3390 A VTSASA PRIV/RSDNT 0
- 03AE 3390 A VDSASA PRIV/RSDNT 0
- 03D4 3390 A VPPAGG PRIV/RSDNT 0
- 03D5 3390 A VPPAGH PRIV/RSDNT 0
- 03D6 3390 O VPSPON PRIV/RSDNT 0
- 03D7 3390 O VPPAGI PRIV/RSDNT 0

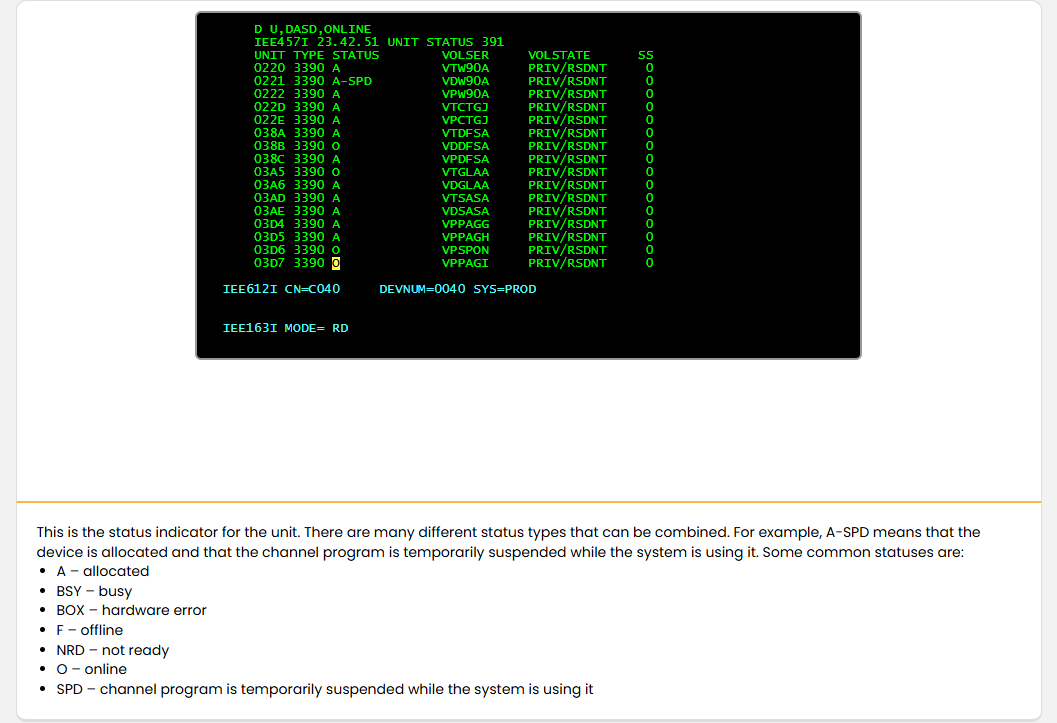

這是單元的狀態指示器。 有許多不同的狀態類型可相互組合。例如，A-SPD 表示該裝置已被分配，且在系統使用該裝置時，通道程式會暫時停止。 以下是一些常見狀態：
- A – 已分配
- BSY – 忙碌
- BOX – 硬體錯誤
- F – 離線
- NRD – 未就緒
- O – 線上
- SPD – 當系統使用該裝置時，通道程式會暫時停止
學習檢核
- 能用自己的話說明「顯示 DASD 裝置」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 顯示 DASD 裝置
學習內容
- D U,DASD,ONLINE
- IEE457I 23.42.51 UNIT STATUS 391
- UNIT TYPE STATUS VOLSER VOLSTATE SS
- 0220 3390 A VTW90A PRIV/RSDNT 0
- 0221 3390 A-SPD VDW90A PRIV/RSDNT 0
- 0222 3390 A VPW90A PRIV/RSDNT 0
- 022D 3390 A VTCTGJ PRIV/RSDNT 0
- 022E 3390 A VPCTGJ PRIV/RSDNT 0
- 038A 3390 A VTDFSA PRIV/RSDNT 0
- 038B 3390 O VDDFSA PRIV/RSDNT 0
- 038C 3390 A VPDFSA PRIV/RSDNT 0
- 03A5 3390 O VTGLAA PRIV/RSDNT 0
- 03A6 3390 A VDGLAA PRIV/RSDNT 0
- 03AD 3390 A VTSASA PRIV/RSDNT 0
- 03AE 3390 A VDSASA PRIV/RSDNT 0
- 03D4 3390 A VPPAGG PRIV/RSDNT 0
- 03D5 3390 A VPPAGH PRIV/RSDNT 0
- 03D6 3390 O VPSPON PRIV/RSDNT 0
- 03D7 3390 O VPPAGI PRIV/RSDNT 0

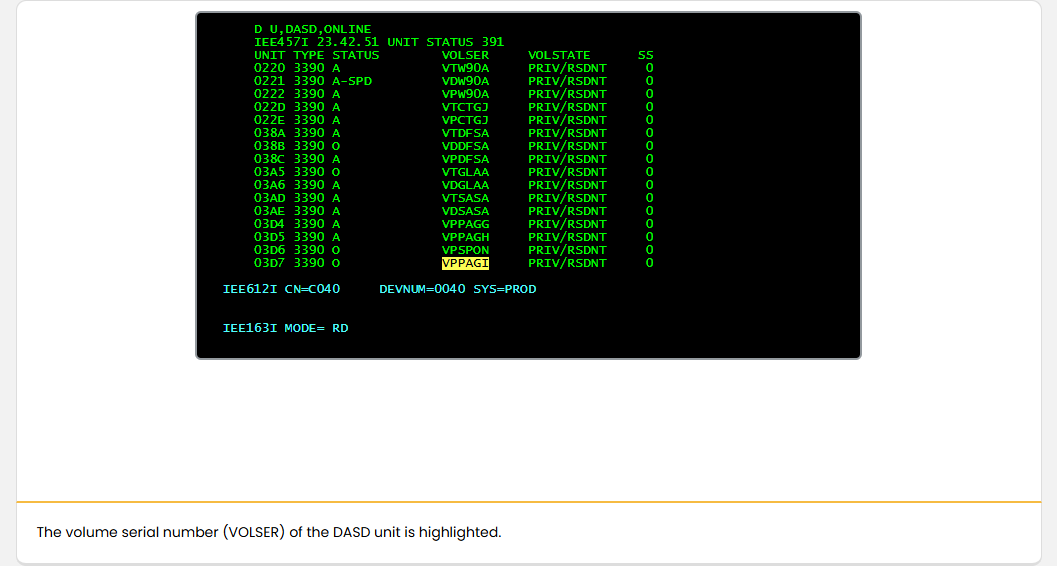

DASD 單元的卷序號 (VOLSER) 已加亮顯示。
學習檢核
- 能用自己的話說明「顯示 DASD 裝置」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 顯示 DASD 裝置
學習內容
- D U,DASD,ONLINE
- IEE457I 23.42.51 UNIT STATUS 391
- UNIT TYPE STATUS VOLSER VOLSTATE SS
- 0220 3390 A VTW90A PRIV/RSDNT 0
- 0221 3390 A-SPD VDW90A PRIV/RSDNT 0
- 0222 3390 A VPW90A PRIV/RSDNT 0
- 022D 3390 A VTCTGJ PRIV/RSDNT 0
- 022E 3390 A VPCTGJ PRIV/RSDNT 0
- 038A 3390 A VTDFSA PRIV/RSDNT 0
- 038B 3390 O VDDFSA PRIV/RSDNT 0
- 038C 3390 A VPDFSA PRIV/RSDNT 0
- 03A5 3390 O VTGLAA PRIV/RSDNT 0
- 03A6 3390 A VDGLAA PRIV/RSDNT 0
- 03AD 3390 A VTSASA PRIV/RSDNT 0
- 03AE 3390 A VDSASA PRIV/RSDNT 0
- 03D4 3390 A VPPAGG PRIV/RSDNT 0
- 03D5 3390 A VPPAGH PRIV/RSDNT 0
- 03D6 3390 O VPSPON PRIV/RSDNT 0
- 03D7 3390 O VPPAGI PRIV/RSDNT 0

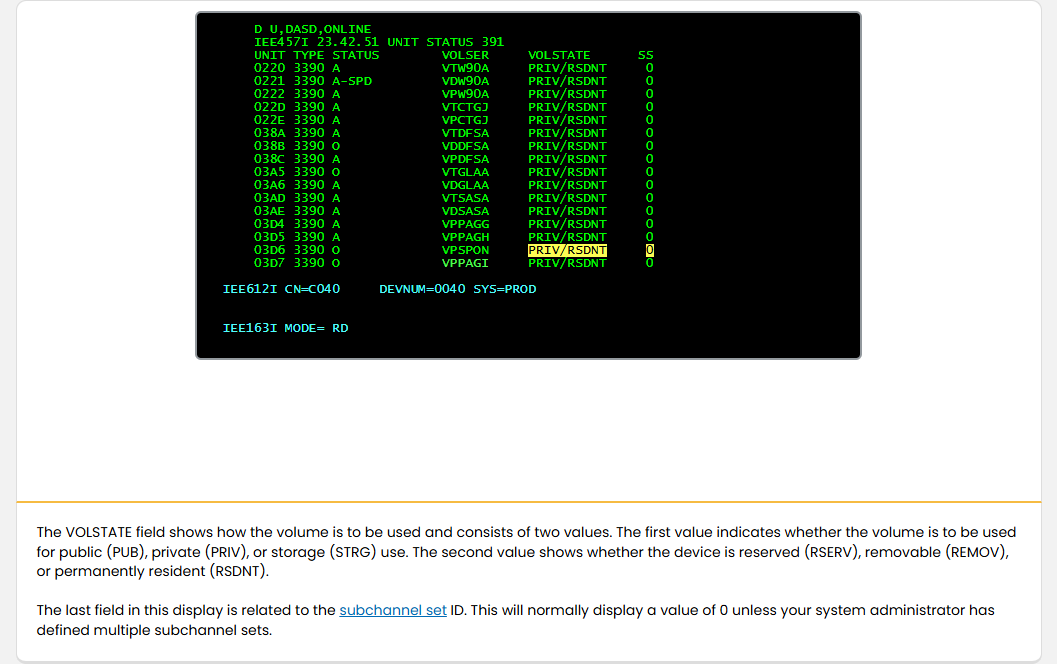

VOLSTATE 欄位顯示該磁碟卷的使用方式，由兩個值組成。第一個值指出該卷是用於公用 (PUB)、私人 (PRIV) 或儲存 (STRG)。第二個值顯示裝置是否為保留 (RSERV)、可移除 (REMOV)，或永久常駐 (RSDNT)。
此顯示中的最後一個欄位與子通道集 ID（subchannel set ID）有關。通常會顯示 0，除非您的系統管理員已定義多個子通道集。
學習檢核
- 能用自己的話說明「顯示 DASD 裝置」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
顯示裝置狀態 - 裝置配置
學習內容

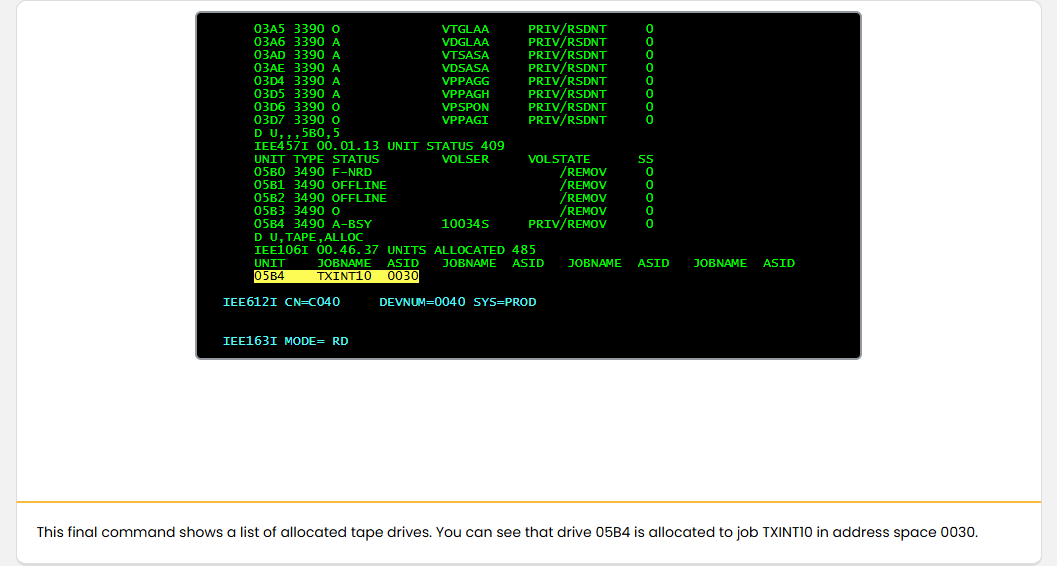

此最後一個指令會顯示已分配的磁帶機清單。您可以看到磁帶機 05B4 已分配給位於位址空間 0030 的作業 TXINT10。
Address space
學習檢核
- 能用自己的話說明「裝置配置」在本 topic 中的用途。
- 能辨識並說明 Address space。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
練習測驗

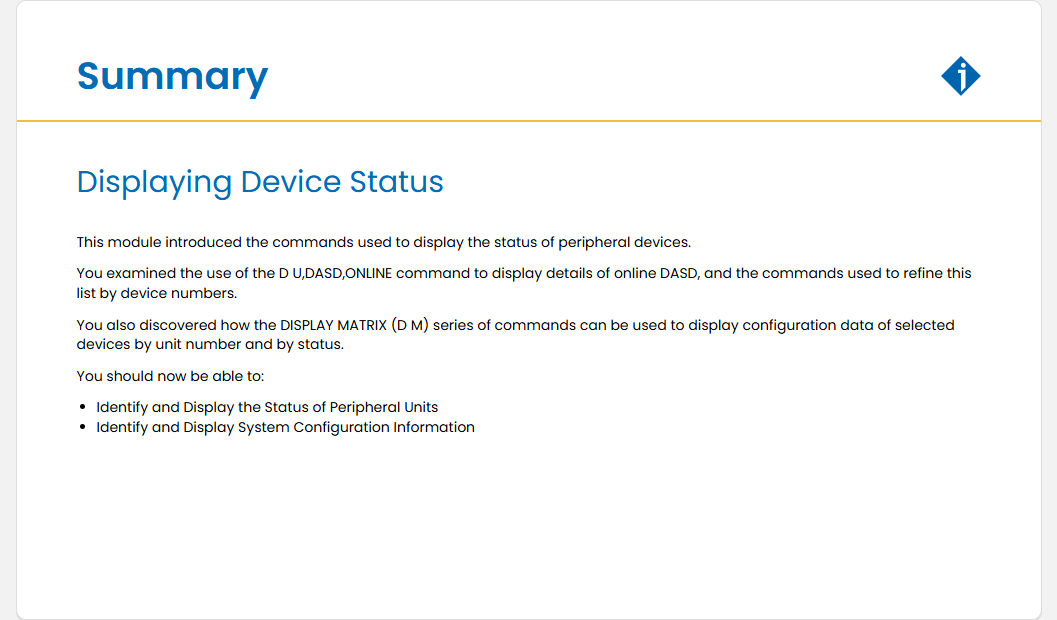

顯示裝置狀態 - 摘要
學習內容
摘要：顯示裝置狀態
本單元介紹用來顯示周邊裝置狀態的指令。
您已檢視使用 D U,DASD,ONLINE 指令來顯示線上 DASD 的詳細資訊，以及用於以裝置編號篩選此清單的指令。
您也瞭解到如何使用 DISPLAY MATRIX (D M) 系列指令，依單位編號及狀態顯示所選裝置的組態資料。
您現在應該能夠：
- 辨識並顯示周邊裝置的狀態。
- 辨識並顯示系統組態資訊。
學習檢核
- 能用自己的話說明「摘要」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
系統配置資訊
顯示裝置狀態 - DISPLAY MATRIX 指令
學習內容

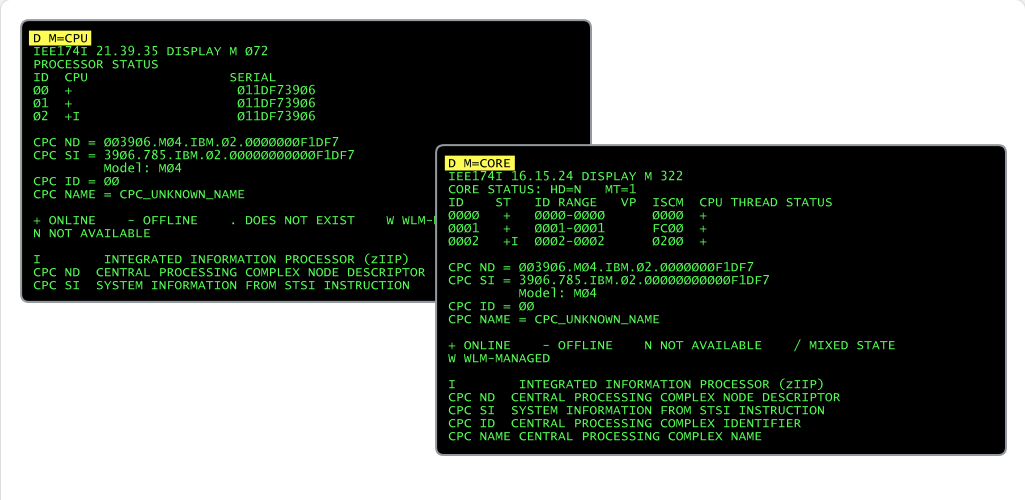

DISPLAY MATRIX (D M) 指令會顯示裝置、通道路徑及其他硬體元件的組態資料。
按一下 Next 以瞭解更多。
學習檢核
- 能用自己的話說明「DISPLAY MATRIX 指令」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
模組測驗
顯示裝置狀態 - 模組測驗
學習內容

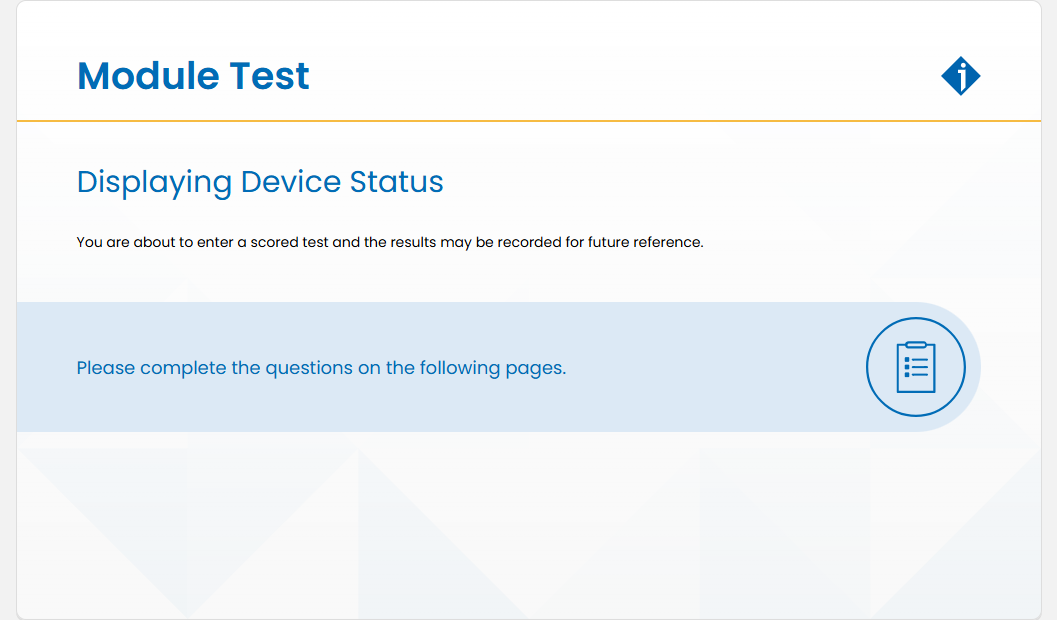

模組測驗：顯示裝置狀態
您即將進入有計分的測驗，測驗結果可能會被記錄以供日後參考。
請完成下列頁面中的問題。
學習檢核
- 能用自己的話說明「模組測驗」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。

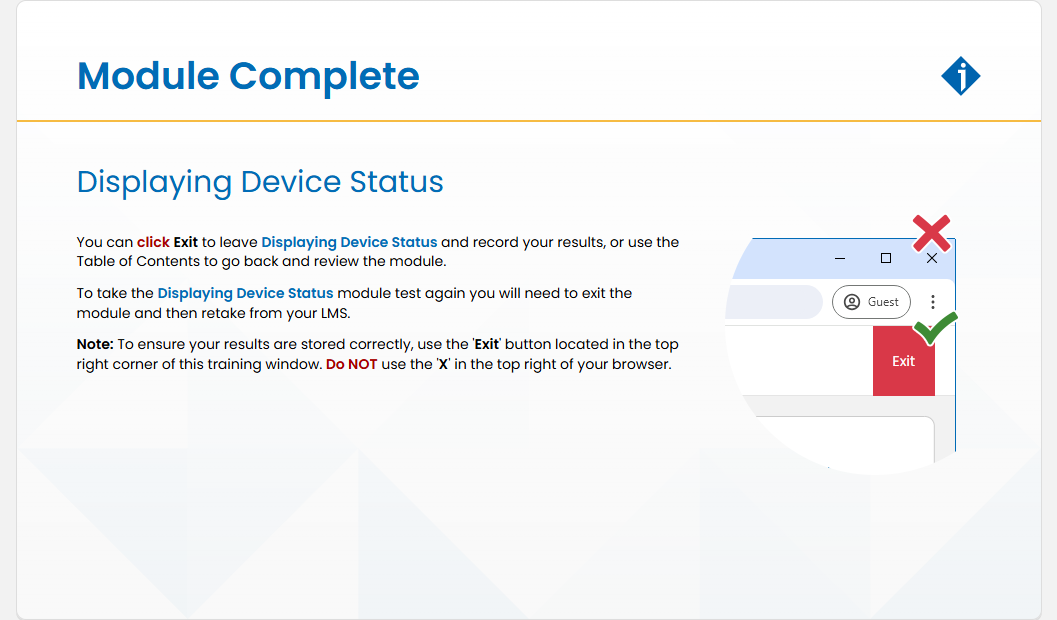

顯示裝置狀態 - 模組完成
學習內容
模組完成：顯示裝置狀態
您可以按一下 「Exit」 離開「顯示裝置狀態」並記錄您的結果，或使用 '目錄' 返回並檢視本模組。
若要再次參加「顯示裝置狀態」模組測驗，您必須先離開模組，然後從您的 LMS 重新參加。
注意：為確保您的結果正確儲存，請使用位於此訓練視窗右上角的 「Exit」 按鈕。請勿使用瀏覽器右上角的 'X'。
學習檢核
- 能用自己的話說明「模組完成」在本 topic 中的用途。
- 能把本頁概念連回日常 z/OS system activity 監控情境。
練習與評量
本模組的練習測驗與 Module Test 題目已納入「練習與評量」，可依題型或來源篩選練習。本站以非計分模式提供 21 題練習；正式分數、attempt、completion 與憑證仍以 YourLearnings / InterSkill 為準。
- 練習測驗：13 題
- Module Test：8 題
